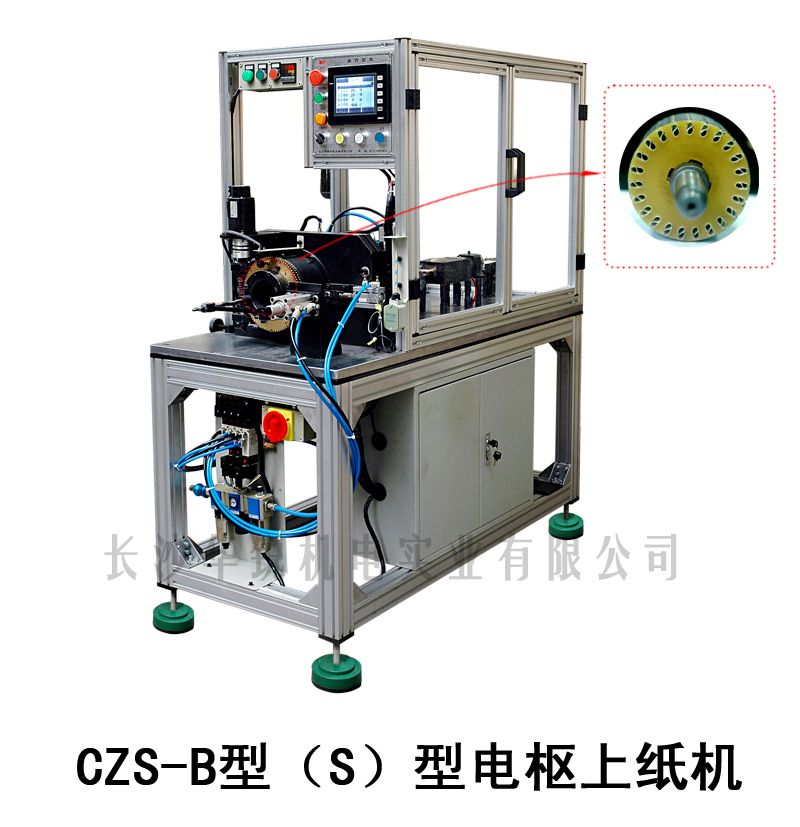

CZS-B型（S）型電樞上紙機

2017-01-09 點擊量：3847

視頻展示

基本信息

 采用伺服電機分度，將成型（S型）絕緣紙插入電樞，可在液晶觸摸屏上設置槽數等參數，設備采用PLC完成程序控制，液晶觸摸屏進行參數設置；適用于汽車電機、電動車電機等直流電機生產廠家電樞插S型絕緣紙。

技術參數

 插入鐵芯每一槽內的絕緣紙，從端面觀察絕緣紙應與鐵芯槽周邊緊密貼合，“S” 形狀應完全封閉不允許有缺口，頭尾可以重疊邊0.1～0.5毫米。

產品特點

（1）自動完成絕緣紙的送紙→絕緣紙加熱→制成S型→插入轉子槽內→定長切斷→轉位；
（2）具有人機對話功能和更換工裝后適用多種產品；
（3）PLC程序控制，液晶觸摸屏參數設置，由伺服電機完成分度動作，能精確分度，且方便任意槽數電樞上紙；
（4）電樞軸向自動壓緊定位，采用氣缸壓緊；
（5）具有自動檢測和缺紙報警功能、有良好的抗干擾性；
（6）設備具有手動調整和自動循環兩種工作狀態，在手動狀態時，設備的各步動作均可手動調整；
（7）設備能長期正?？煽康毓ぷ?，對誤操作進行保護，“急?！?、“中斷工作”按鈕能在意外情況下切斷電源或停止正在進行的操作，防止事故發生；
（8） 配鋁型材外罩有機玻璃封閉設計。
