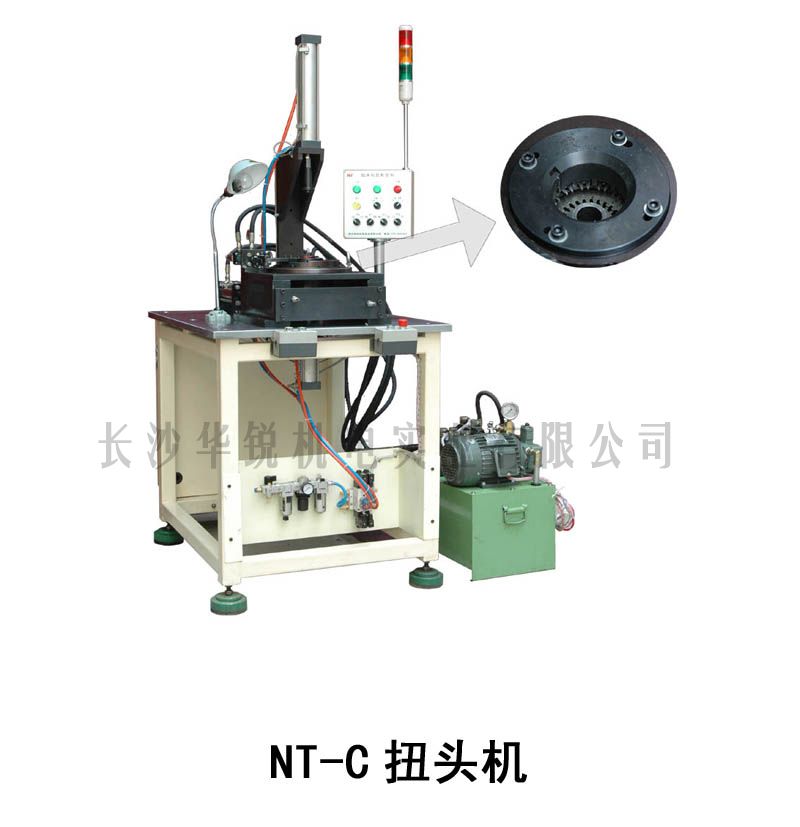

NT-C扭頭機

2017-01-09 點擊量：3924

視頻展示

基本信息

1.1 工藝要求：將內層與外層的銅線扭成型，成型角度受控，自動消除回彈角。
1.2 設備主要工作原理及配置：采用液壓動力驅動扭頭模具動作，電樞夾緊工裝置于直線導軌上，能可靠跟蹤角度扭動位置，有插片保護功能（能有效防止轉子矽鋼片因銅線扭頭時產生的變型）。扭頭模具能自動移動，用以適應銅線彎曲時產生的位移。
1.3 電器裝置：配歐姆龍可編程控制器，施耐德開關手動調整。
1.4 安全要求： 雙手啟動
1.5 設備效率：15-25秒/個

技術參數

1、電源電壓：三相AC220V  50Hz
2、伺服電機功率：0.75 kw
3、扭頭機伺服電機最大扭力：963N﹒m
4、主缸工作行程：380-400mm

產品特點

1.采用歐姆龍PLC可編程控制器，控制液壓系統一次裝夾完成扭頭動作。
2.可以設置自動消除回彈角度。
3.由液壓系統驅動，能完成較高精度角度要求的平穩扭動。
4.扭頭角度通過機械限位控制，定位準確，重復性好。
5.電樞夾緊工裝，置于直線導軌之上，能可靠跟蹤角度扭動位置。
6.工裝調換、調整方便，操作簡便。
