基本信息

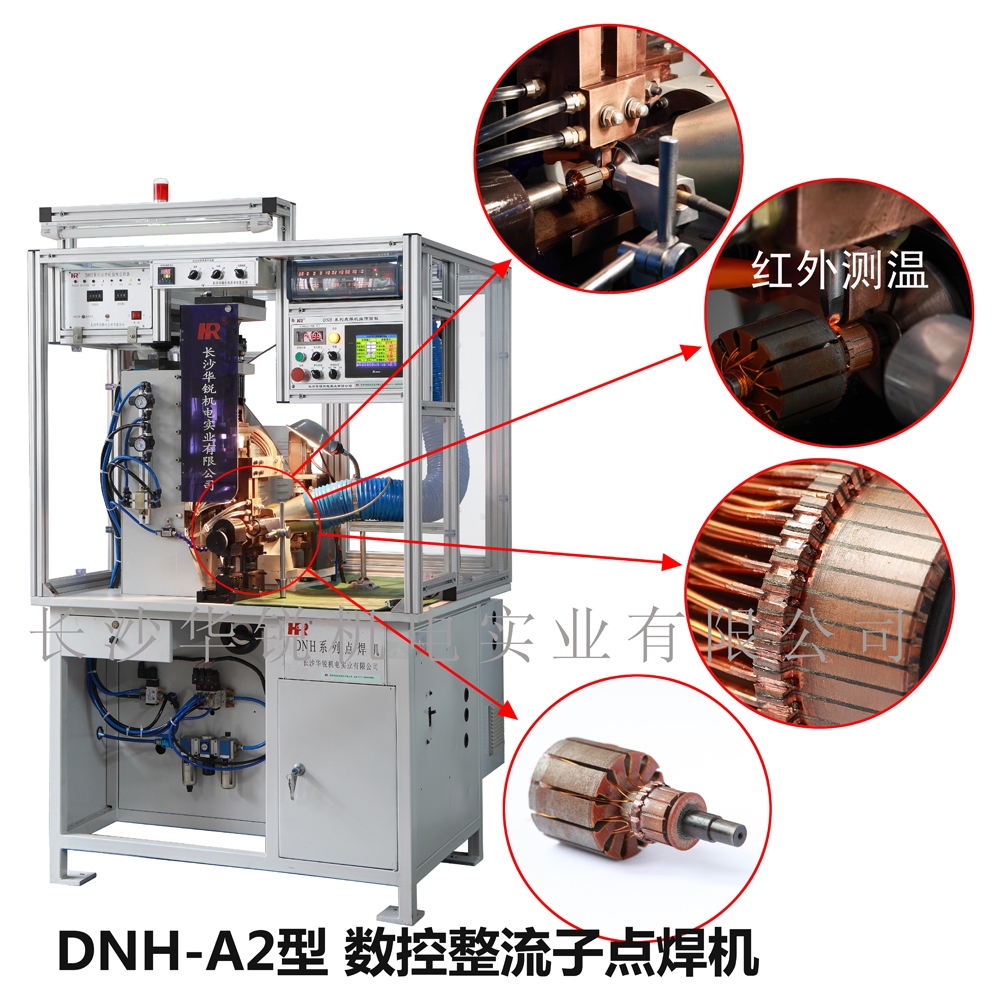

采用伺服電機分度，將電樞換向器端銅線與換向器（整流子）焊接在一起。有焊接溫度控制，焊接電流次級反饋恒流控制。具有壓力控制顯示、焊接首點自動找正功能。配不銹鋼循環水冷卻系統。PLC程序控制，液晶觸摸屏參數設置，可在液晶觸摸屏上設置槽數、焊接規范、首槽偏移等參數。
焊接過程:
1、人工將工件放入V型塊上；
2、撥一下起動開關，錐套夾緊工件，設備轉動工件，光電找槽自動尋找首點焊接位置，電極下行并開始焊接；
3、焊完一點后，電極回位，設備自動旋轉至下一焊接點進行焊接（此時靠控制旋轉角度保證位置正確）；
4、依次焊完各點后，尾頂尖退回，頂出氣缸動作，工件退回至V形塊上
技術參數
|
型號 名稱 |
DNH-A2-10 |
DNH-A2-30 |
DNH-A2-50 |
DNH-A2-80 |
|
電源 |
~220V 50Hz |
~380V 50Hz |
~380V 50Hz |
~380V 50Hz |
|
變壓器容量 |
10KVA |
30KVA |
50KVA |
80KVA |
|
次級空載電壓 |
1.1-2.2V |
2.2-4.4V |
2.4-4.8V |
3-6V |
|
可焊電樞片數 |
1-99 |
1-99 |
1-99 |
1-99 |
|
可焊線徑 |
Ф0.05-1.2mm |
Ф0.05-2.5mm |
Ф0.5-Φ3.5（mm）或扁銅線:≤2X5（mm） |
Ф1-Ф4.5（mm）或扁銅線:≤4X8（mm） |
|
電樞外徑 |
≤Ф100mm |
≤Ф120mm，≥Ф40mm |
≤Ф150mm |
≤Ф200mm |
|
電樞軸徑 |
Ф2.5-20mm |
Ф2.5-20mm |
Ф6-24mm |
Ф6-24mm |
|
工作效率 |
1.0-1.5秒/點 |
1.0-1.5秒/點 |
1.0-2.0秒/點 |
1.0-2.5秒/點 |
|
三段焊接模式通電時間均為： |
0.02-1.98 秒（三段合計：0.02-5.95秒） |
0.02-1.98 秒（三段合計：0.02-5.95秒） |
0.02-1.98 秒（三段合計：0.02-5.95秒） |
0.02-1.98秒（三段合計：0.02-5.95秒） |
|
焊接保溫時間 |
0.02-5.95秒 |
0.02-5.95秒 |
0.02-5.95秒秒 |
0.02-5.95秒 |
|
工作氣壓 |
0.5-0.6MPa |
0.5-0.6Mpa |
0.5-0.6Mpa |
0.5-0.6Mpa |
|
工作水壓 |
0.15-0.3MPa |
0.15-0.3MPa |
0.15-0.3MPa |
0.15-0.3MPa |
產品特點
1、長沙華銳機電實業有限公司專利焊接壓力機構及控制軟件；
2、采用恒流控制器對焊接電流恒流控制（采用次級恒流控制并顯示）；
3、采用伺服電機加蝸輪蝸桿機構精確分度；
4、有焊接壓力顯示，并且控制起始通電焊接壓力；
5、有焊接位置首點定位裝置（光電傳感器）；
6、有循環水冷卻系統，采用不銹鋼水箱；
7、具有焊接溫度紅外控制系統與恒流控制器組成恒流、恒溫雙閉環控制,實現高精密焊接;
