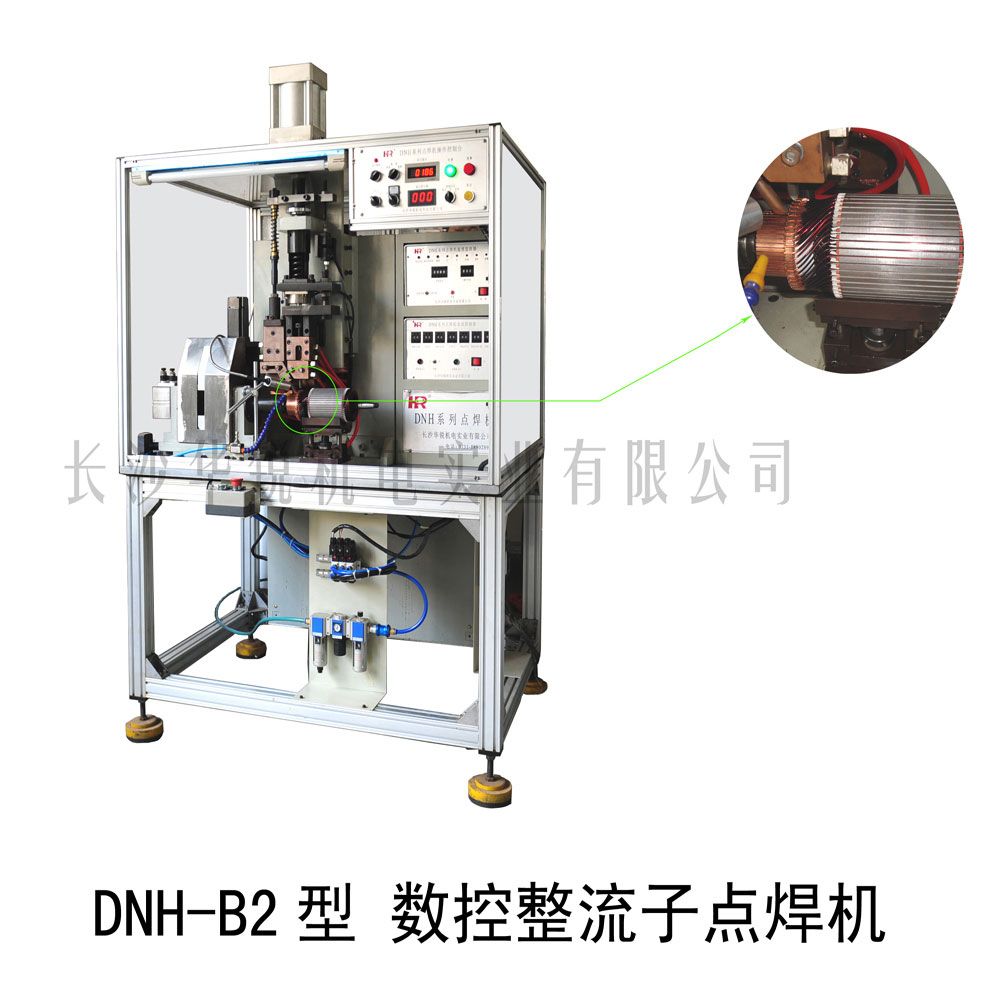

DNH-B2型數控整流子點焊機

2017-01-09 點擊量：3754

視頻展示

基本信息

 采用伺服電機分度，完成電樞換向器端銅線與整流子升高片的精密焊接；具有壓力控制顯示、配循環制冷水冷卻系統。單片計算機程序控制，撥碼參數設置，可設置焊接槽數、焊接規范、焊接電流、溫度、時間等參數。
焊接過程：
（1） 人工將工件放入V型塊上并對準首焊點位置；
（2） 撥一下起動開關，尾頂尖頂出，錐套夾緊工件，電極下行并開始焊接；
（3）  焊完一點后，電極回位，設備自動旋轉至下一焊接點進行焊接（此時靠控制旋轉角度保證位置正確）；
（4）  依次焊完各點后，尾頂尖退回，頂出氣缸動作，工件退回至V形塊上；
（5）  取下已焊完工件。

技術參數

 1、焊接變壓器容量：10-80KW
2、可焊電樞片數：1--999片
3、可焊線經：Φ0.05∽Φ2.5mm（或相應扁銅線）
4、工作氣壓：0.45∽0.6MPa

產品特點

1、長沙華銳機電實業有限公司專利焊接壓力機構及控制軟件；
2、采用恒流控制器對焊接電流恒流控制；
3、采用伺服電機加蝸輪蝸桿機構精確分度；
4、有焊接壓力顯示，并且控制起始通電焊接壓力；
5、有循環水冷卻系統，采用不銹鋼水箱；
6、具有焊接溫度紅外控制系統與恒流控制器組成恒流、恒溫雙閉環控制；
7、焊接變壓器10KV--80KW。
